Alles über Gaming Mainboard
CPU-Chipsatz Kompatibilität
CPU | Chipsatz | PCIe | RAM | Peripherie |
---|---|---|---|---|
AMD Ryzen 3000 – 5000 | X570 | 4.0 / 32 GB/s | DDR4 / 1600 – 5333 MT/s | 10x UBS 3.2 Gen. 2 |
AMD Ryzen 7000 | X670 | 5.0 / 64 GB/s | DDR5 / 3200 – 8400 MT/s | 8 x PCIe 5.0 |
AMD Ryzen 7000 | X670E | 5.0 / 64 GB/s | DDR5 / 3200 – 8400 MT/s | 24 x PCIe 5.0 |
Intel 12. Gen. | Z690 | 5.0 / 64 GB/s | DDR5 / 3200 – 8400 MT/s | 12 x PCIe 5.0 |
Intel 13. Gen. | Z790 | 5.0 / 64 GB/s | DDR5 / 3200 – 8400 MT/s | 24 x PCIe 5.0 |
Intel 14. Gen. | Z790 | 5.0 / 64 GB/s | DDR5 / 3200 – 8400 MT/s | 24 x PCIe 5.0 |
Gaming Mainboard

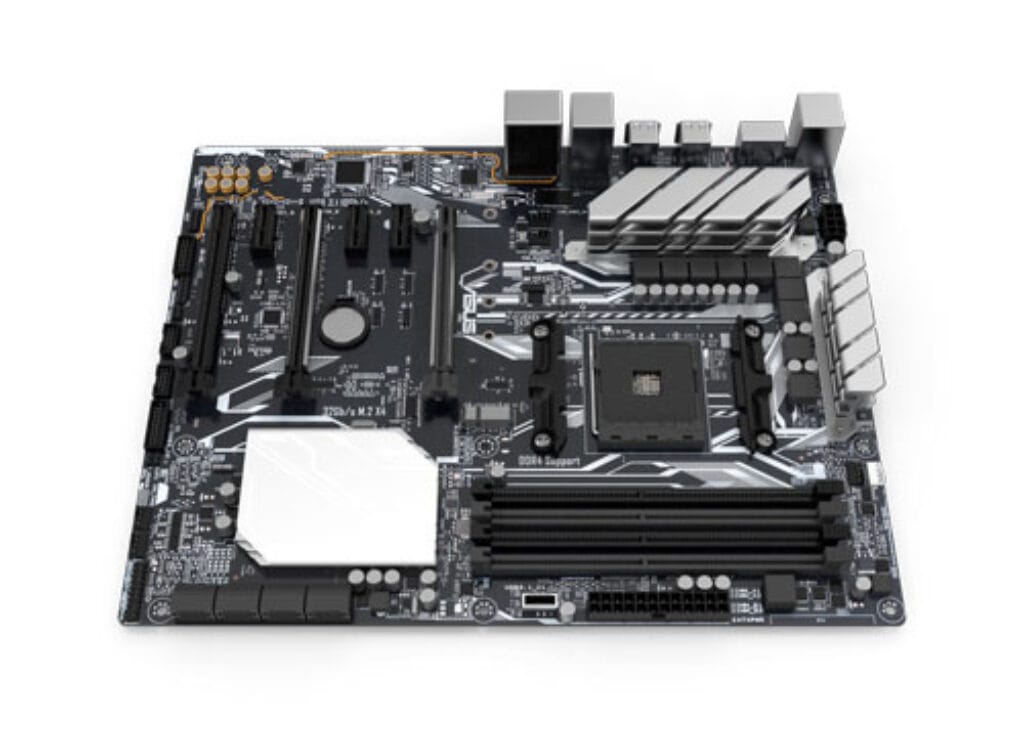

Das Mainboard ist das Grundgerüst eines Computers, da es alle Komponenten miteinander verbindet. Es ist immer darauf zu achten, dass das Mainboard bzw. der Chipsatz die Leistung der Komponenten nicht beeinträchtigt. Der Chipsatz auf dem Mainboard reguliert die Datenübertragung zwischen Arbeitsspeicher, Grafikkarte und CPU sowie die Ansteuerung der einzelnen Komponenten und Peripheriegeräte. Das Mainboard muss je nach gewünschter Konfiguration zu den ausgewählten Komponenten passen. Mit unseren Empfehlungen und Beratungen 2024 finden Sie schnell das richtige Mainboard.
Sockel

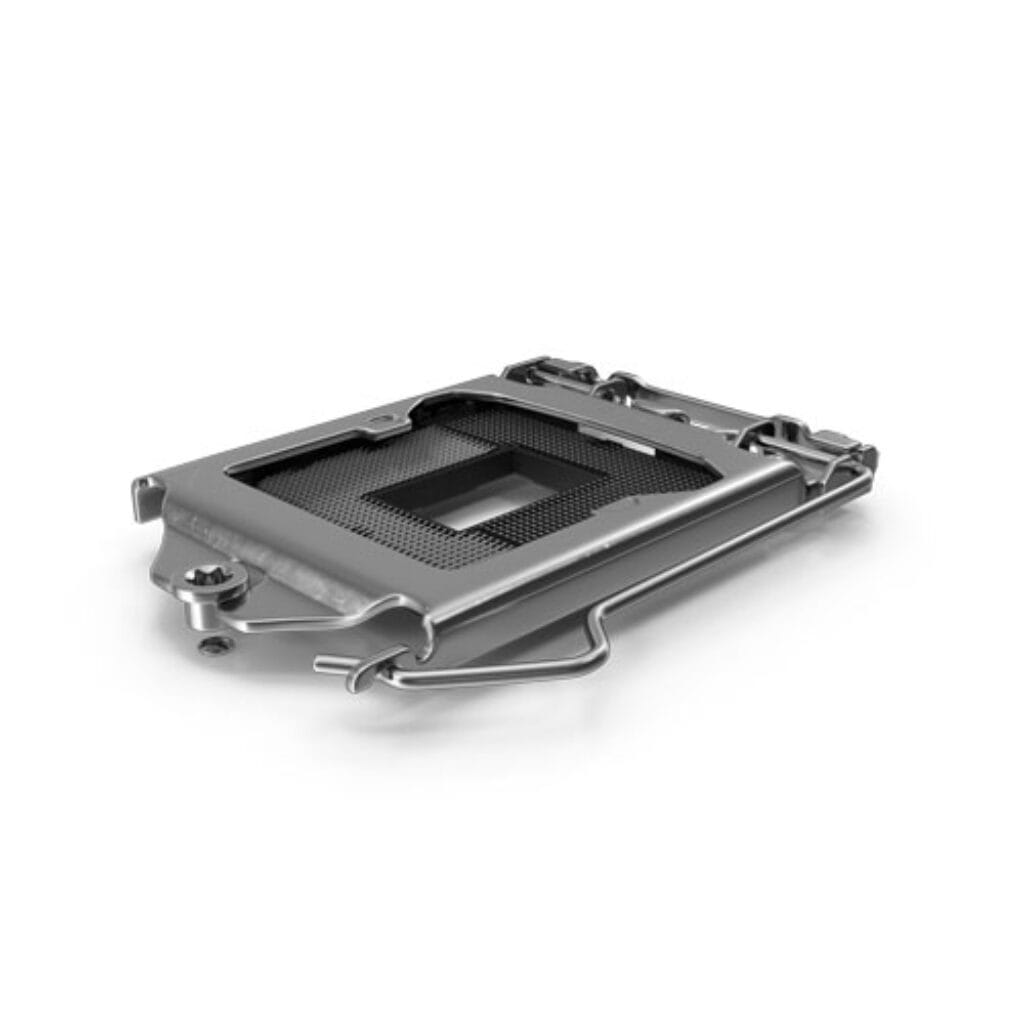

Der Prozessorsockel ist die Steckplatzvorrichtung am Motherboard für den Prozessor. Im Laufe der Jahre gab es viele verschiedene Sockel. Zunächst ist zwischen Intel und AMD Sockel zu unterscheiden. Diese sind grundsätzlich unterschiedlich aufgebaut. Aber auch Hersteller interne Sockel sind nicht alle untereinander kompatibel. Dennoch kann es sein, dass mehrere Prozessorgenerationen sich den gleichen Sockel teilen. Aktuelle Sockel sind der Sockel 1700 von Intel und der AM5 Sockel von AMD.
Kühlung

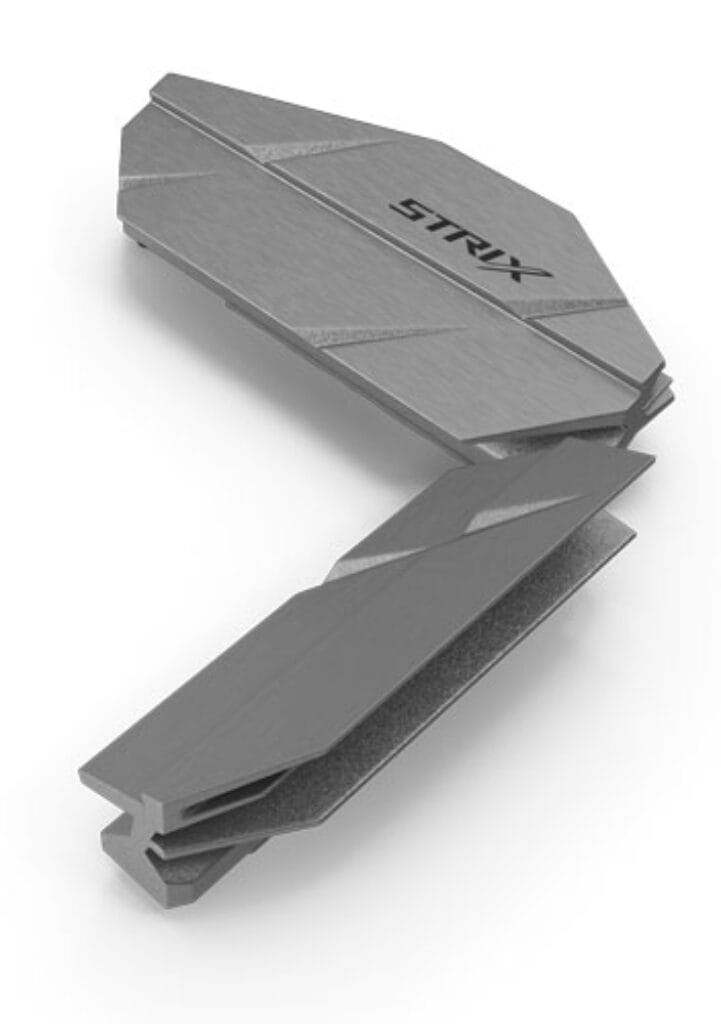

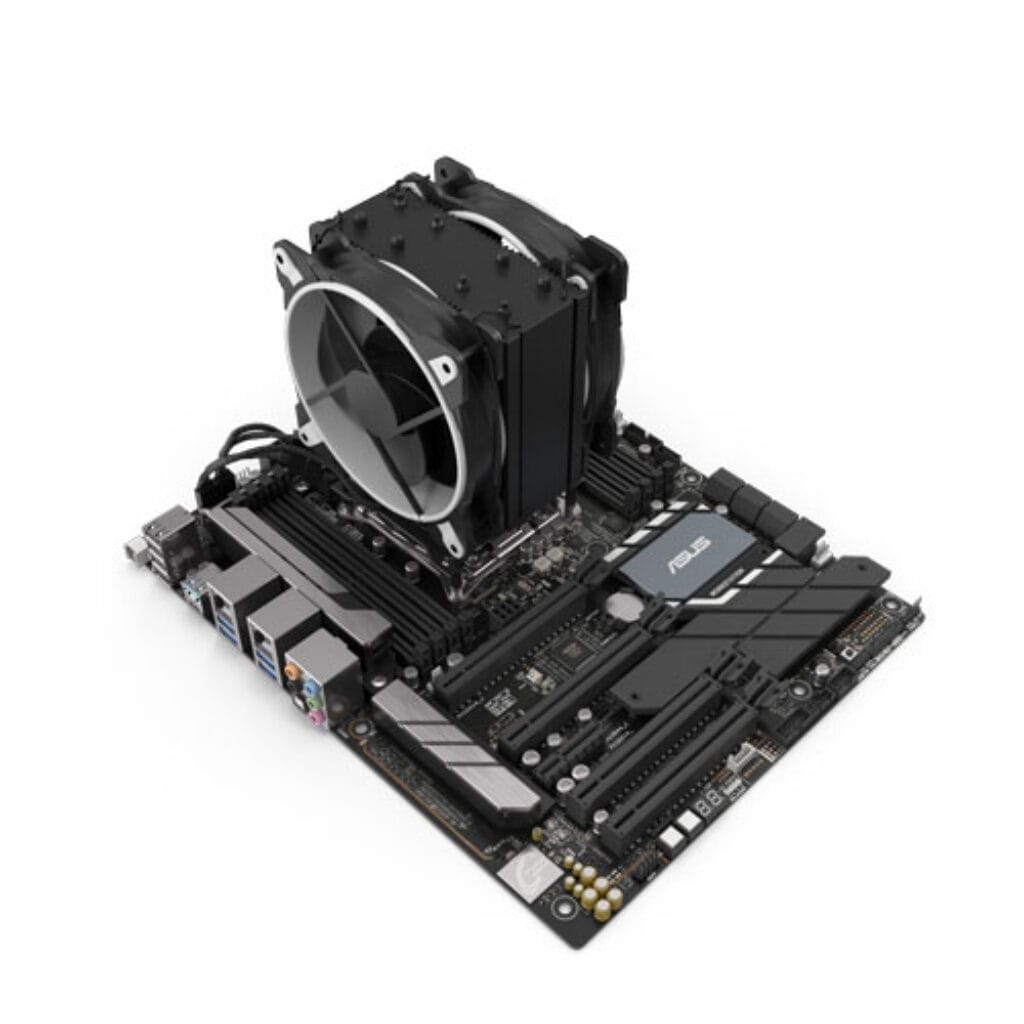

Mit steigender Leistung entsteht Wärme und mit steigender Wärme sinkt die Lebenszeit der Komponenten. Folgend werden die Taktfrequenzen automatisch reduziert, um die Lebensdauer der Komponenten zu bewahren. Im Endeffekt führt viel Wärme zur reduzierten Leistung. Um diesem Problem entgegenzukommen, werden bei hochwertigen Motherboards die internen Wärmequellen zusätzlich gekühlt. I. d. R. kommen passive Kühlsysteme zum Einsatz. High End Motherboards verfügen aber auch über Kühlsysteme mit Lüftern oder in einigen Fällen auch mit Wasserpumpen Anschluss.
Chipsatz

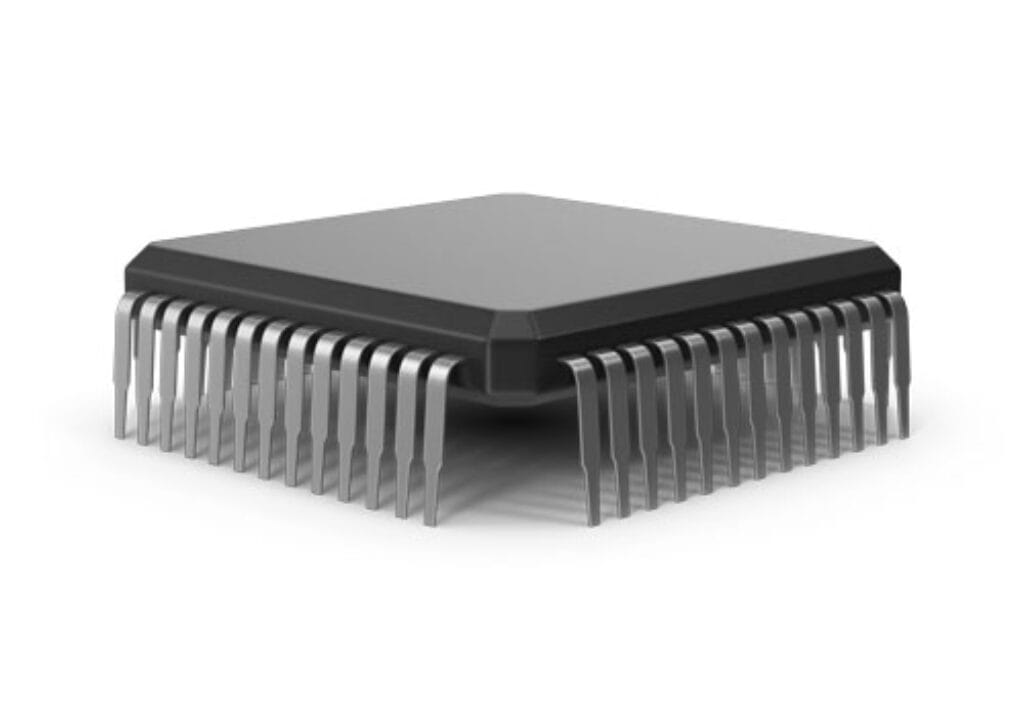

Die Leistung des Mainboards ist abhängig vom Chipsatz. Dieser ist meistens fest auf dem Mainboard verbaut. Im Desktopbereich haben sich Chipsätze von Intel und AMD konkurrenzlos durchgesetzt. Die Anzahl und die Schnelligkeit der USB und PCIe Schnittstellen, die Frequenz des Arbeitsspeichers und andere leistungssteigernde Faktoren sind von der Serie und von der Güte eines Chipsatzes abhängig. Aktuelle Chipsätze sind der Z790 von Intel und der X670 von AMD.
Schnittstellen
Die Schnittstellen eines Motherboards setzen sich in der Regel aus den USB, Audio und Video Schnittstellen sowie den Netzwerkinterfaces zusammen. Diese sind am Back Panel sichtbar. Aber auch direkt am Motherboard befinden sich viele Schnittstellen, z. B. PCIe, welche die externe Hardware, z. B. eine Grafikkarte, mit dem Motherboard kommunizieren lassen.
Kompatibilität
Die Kompatibilität von Motherboards mit anderen Komponenten darf nicht außer Acht gelassen werden. Zum Beispiel sind Motherboards mit einem Z690 Chipsatz entweder mit DDR4 oder DDR5 Arbeitsspeicher kompatibel. Somit muss die Art des Arbeitsspeichers vor dem Kauf eines Mainboards feststehen. Die PCIe Schnittstellen hingegen sind untereinander kompatibel, solange der PCIe Stecker die passende Größe hat.
Memory Channels
Durch Multi-Channel-Arbeitsspeicher Technologien werden die Datenübertragungsgeschwindigkeiten erhöht. Hierzu werden mehrere Kommunikationskanäle zwischen CPU und RAM verwendet. Im Desktopbereich finden normalerweise nur Dual Channel oder Quad Channel Verwendung. Um diese Funktion nutzen zu können, werden für den Dual Channel mind. 2 RAM Riegel und für den Quad Channel mind. 4 RAM Riegel benötigt. Außerdem müssen diese in die vom Mainboard vorhergesehenen Steckplätze montiert werden. Die RAM Riegel von unterschiedlichen Herstellern sind für gewöhnlich untereinander kompatibel, laufen dann jedoch mit der kleinsten gemeinsamen Frequenz. Aus diesem Grund empfiehlt es sich immer, Arbeitsspeicher Riegel des gleichen Herstellers und des gleichen Typen zu kaufen.
FAQ: Worauf ist bei Gaming Mainboards zu achten?
Die aktuellen Sockel sind der LGA1700 für Intel und der AM5 für AMD Prozessoren.
Der Chipsatz regelt die Kommunikation zwischen CPU, RAM und PCIe-Schnittstellen und bestimmt somit die Leistung und Kompatibilität des Mainboards.
Eine Kühlung, bestehend aus passiven oder aktiven Kühlelementen, ist entscheidend, um Überhitzung zu vermeiden und die Leistung zu maximieren.
Vielfältige Schnittstellen wie USB, Audio, Video und PCIe sind wichtig für die Konnektivität und Erweiterungsmöglichkeiten eines Gaming-PCs.
Arbeitsspeicher und Mainboard müssen kompatibel sein (z.B. DDR4 oder DDR5). PCIe-Schnittstellen hingegen sind in der Regel abwärtskompatibel.
